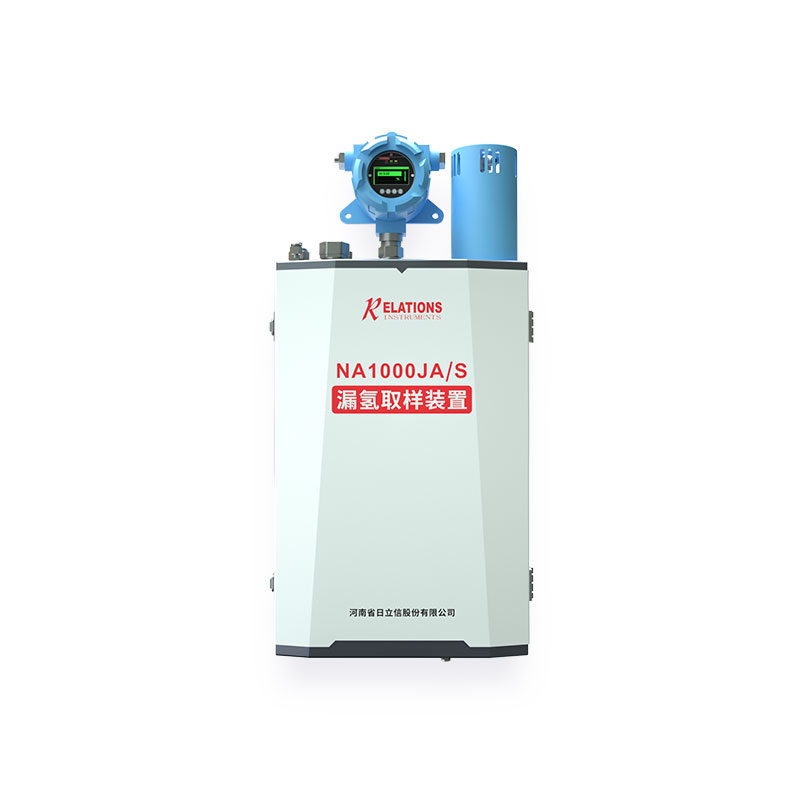

NA1000JA/S 漏氢取样装置是一款能精确测量内冷水箱的氢气泄漏量和氢气含量及除氢功能的技术领先的在线监测设备，该装置由NA1000MR 多通道报警控制器、NA1000A 气体检测报警仪、远传气体流量计和除氢系统组成。NA1000A 监测内冷水箱内H₂实时浓度，由气体流量计采集水箱内排气的流量数据，然后将二者的数据上传到NA1000MR 多通道报警控制器。NA1000MR 多通道报警控制器通过精密的积分算法计算出氢气的泄漏量，显示实时的水箱氢气浓度、日漏氢量和日排气量，并提供漏氢量数据存储查询，以及浓度报警信号上传。

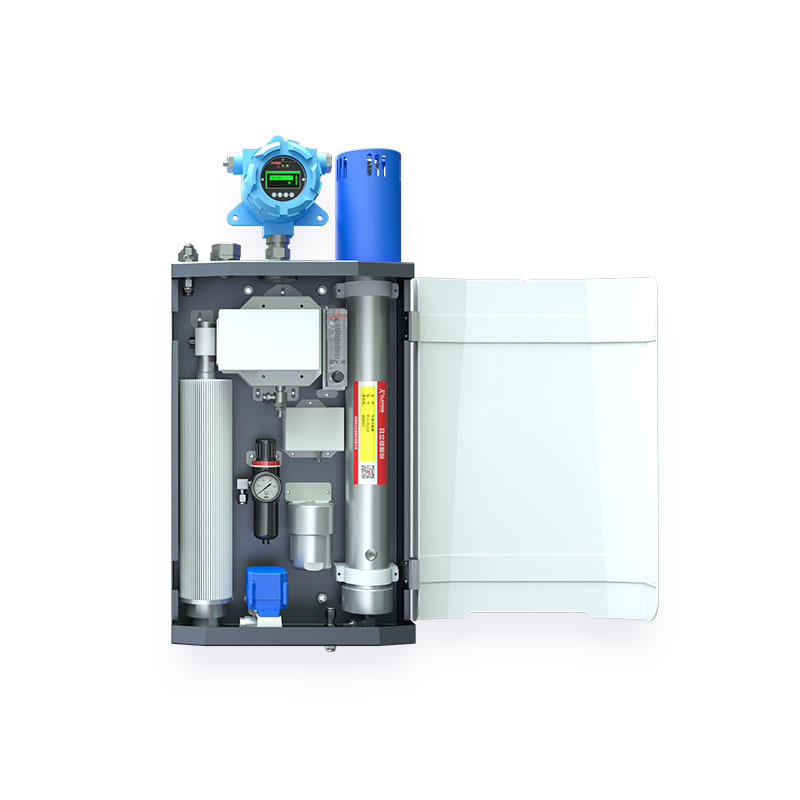

NA1000JA/S 漏氢取样装置具有冷凝预处理功能，有效降低了水汽、温度对气体流量计和氢气检测仪的影响，通过对泄漏气体进行两级冷凝预处理，并利用气体流量计进行容积测量，将样气相对湿度及流量控制在探测器测量范围内，通过探测器检测随时监控漏氢情况，保障安全生产。

NA1000JA/S 漏氢取样装置具有制氮除氢功能，外接压缩空气可为水箱提供稳定的氮气输入，保证内冷水箱内气体的流通，排除漏氢隐患。

▎主要特点 ：

1、系统可监测大浓度氢气，量程（0~20）%

2、系统可实时采集并显示气体传感单元浓度数据，显示日漏氢量、日排气量仪表安装后累计排气量

3、监测实时浓度，H₂浓度达到2%、10%时进行报警，内冷水箱漏氢量达到0.3m³、5m³每天时进行报警

4、可查看历史数据，包含每日漏氢量、某年某月或某些日期内漏氢量

5、数据上传DCS系统，包含实时浓度、泄漏量

6、内置制氮除氢系统，消除漏氢隐患

▎技术参数 ：

参数名称	参数值
工作电压	12 VDC
进口压力	（0.4~0.6）MPa
制氮流量	0.5~1L/min
输出方式	RS-485
环境湿度	（0~85）%RH
环境温度	（-10~+50）℃
尺寸	505mm×320mm×130mm（L×W×H）
重量	15kg
